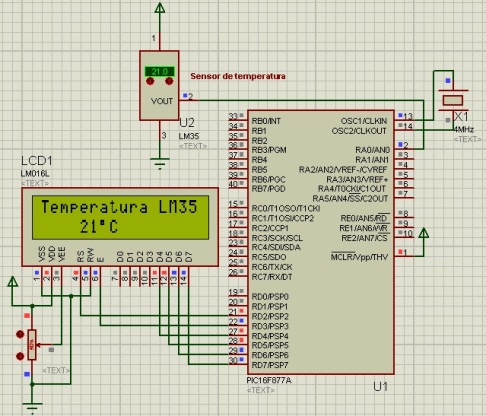

//Pines de salida para el LCD
sbit LCD_RS at RD2_bit;
sbit LCD_EN at RD3_bit;
sbit LCD_D7 at RD7_bit;
sbit LCD_D6 at RD6_bit;
sbit LCD_D5 at RD5_bit;
sbit LCD_D4 at RD4_bit;
//Bits de configuración TRIS
sbit LCD_RS_Direction at TRISD2_bit;
sbit LCD_EN_Direction at TRISD3_bit;
sbit LCD_D7_Direction at TRISD7_bit;
sbit LCD_D6_Direction at TRISD6_bit;
sbit LCD_D5_Direction at TRISD5_bit;
sbit LCD_D4_Direction at TRISD4_bit;

void main() {
  float Tem;  //Declaración de variables.
  char Text[7];
  unsigned int Radc, TemI;
  Lcd_Init();  //Inicio del LCD.
  Lcd_Cmd(_LCD_CURSOR_OFF);  //Borrado del cursor.
  Lcd_Out( 1, 1, "Temperatura LM35");  //Impresión de texto.
  while(1){ //Bucle infinito.
    Radc = ADC_Read(0);  //Lectura del canal 0 del ADC.
    Tem = 0.489 * Radc;  //Uso de la ecuación (13.5).
    TemI = Tem;  //Se convierte el resultado a un número entero.
    IntToStr( TemI, Text );  //Se convierte el número entero a una cadena de caracteres.
    Lcd_Out( 2, 1, Text);  //Se imprime el resultado.
    Lcd_Chr_Cp(0xDF);
    Lcd_Chr_Cp('C');
    delay_ms(500);  //Retardo de 500m segundos.
  }
}
