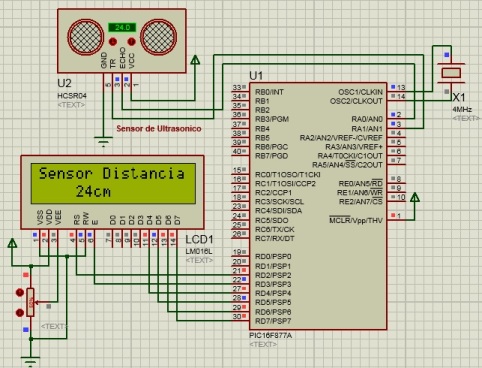

#define Triger PORTA.F1
#define echo PORTA.F0
//Pines de salida para el LCD
sbit LCD_RS at RD2_bit;
sbit LCD_EN at RD3_bit;
sbit LCD_D7 at RD7_bit;
sbit LCD_D6 at RD6_bit;
sbit LCD_D5 at RD5_bit;
sbit LCD_D4 at RD4_bit;
//Bits de configuración TRIS
sbit LCD_RS_Direction at TRISD2_bit;
sbit LCD_EN_Direction at TRISD3_bit;
sbit LCD_D7_Direction at TRISD7_bit;
sbit LCD_D6_Direction at TRISD6_bit;
sbit LCD_D5_Direction at TRISD5_bit;
sbit LCD_D4_Direction at TRISD4_bit;

void main() {
  char Text[7];
  unsigned int cm, tiempo;
  ADCON1 = 0x86;
  TRISA.F1 = 0;  //Triger
  TRISA.F0 = 1;  //Echo
  Lcd_Init();  //Inicio del LCD.
  Lcd_Cmd(_LCD_CURSOR_OFF);  //Borrado del cursor.
  Lcd_Out( 1, 1, "Sensor Distancia");  //Impresión de texto.
  while(1){ //Bucle infinito.
    TMR1H = 0xB1;
    TMR1L = 0xDF;
    Triger = 1;  //activa el triger
    Delay_us(10);  //espera 10 milisegundos
    Triger = 0;  //desactiva el triger
    while(echo == 0);
    T1CON.TMR1ON = 1;  //activa el Timer1
    while((echo == 1)&&(PIR1.TMR1IF == 0)); //mientra Echo este activo
    T1CON.TMR1ON = 0;  //desactiva el Timer1
    PIR1.TMR1IF = 0;  //desactiva la bandera del Timer1
    tiempo = (TMR1H << 8) | TMR1L;  //Almacena el valor del Timer1 en tiempo
    cm = (tiempo - 45535) / 58;  //conversion del tiempo del HCSR04 en distancia
    IntToStr( cm, Text );  //Se convierte el número entero a una cadena de caracteres.
    Lcd_Out( 2, 1, Text);  //Se imprime el resultado.
    Lcd_Out( 2, 7, "cm");
    delay_ms(500);  //Retardo de 500m segundos.
  }
}
